Akku-Drehmomentschrauber gerade Ausführung

EMAX-S 1-Gang Serie

  • 1-Gang-Version
  • Drehmoment- und Drehwinkelgesteuertes Anzugsverfahren
  • Vorgabe und Dokumentation des Schraubvorgangs über WLAN möglich
  • Drehmomentbereich von 5 bis 8.000Nm
  • Schlanke, kompakte Bauform und sehr geringes Gewicht
  • Große farbige LCD-Anzeige, mehrsprachig mit Kontroll- und Warnmeldungen
  • Bürstenloser Motor mit elektronischer Drehmomentabschaltung
  • Hohe Drehmomentleistung und Präzision: Zuverlässiges Anziehen von Schraubverbindungen bis zu 8.000Nm bei einer Wiederholgenauigkeit von ±3%
  • Entspannwinkel einstellbar
  • Drehmomentwerte voreinstellbar, kundenspezifische Werte möglich
  • Option: stufenlose Drehmomente (1-Nm-Schritte)
  • Option: Vorgabe und Dokumentation des Schraubvorgangs über WLAN
  • Ergonomische Bedienposition: Antrieb und Getriebe sind über ein Drehgelenk entkoppelt. Dadurch kann der Antrieb einfach und mit geringem Kraftaufwand in die optimale Bedienposition gedreht werden.
  • Inkl. Ladegerät und zwei Lithium-Ionen-Hochleistungsakkus 18V 5,2 Ah
  • Umfangreiches Zubehör wie z. B. Kraftnüsse, Einsätze und Abstützungen sind sowohl in Standard- als auch in Sonderausführungen erhältlich.
  • Weitere Typen auf Anfrage lieferbar.
zurück PDF Download

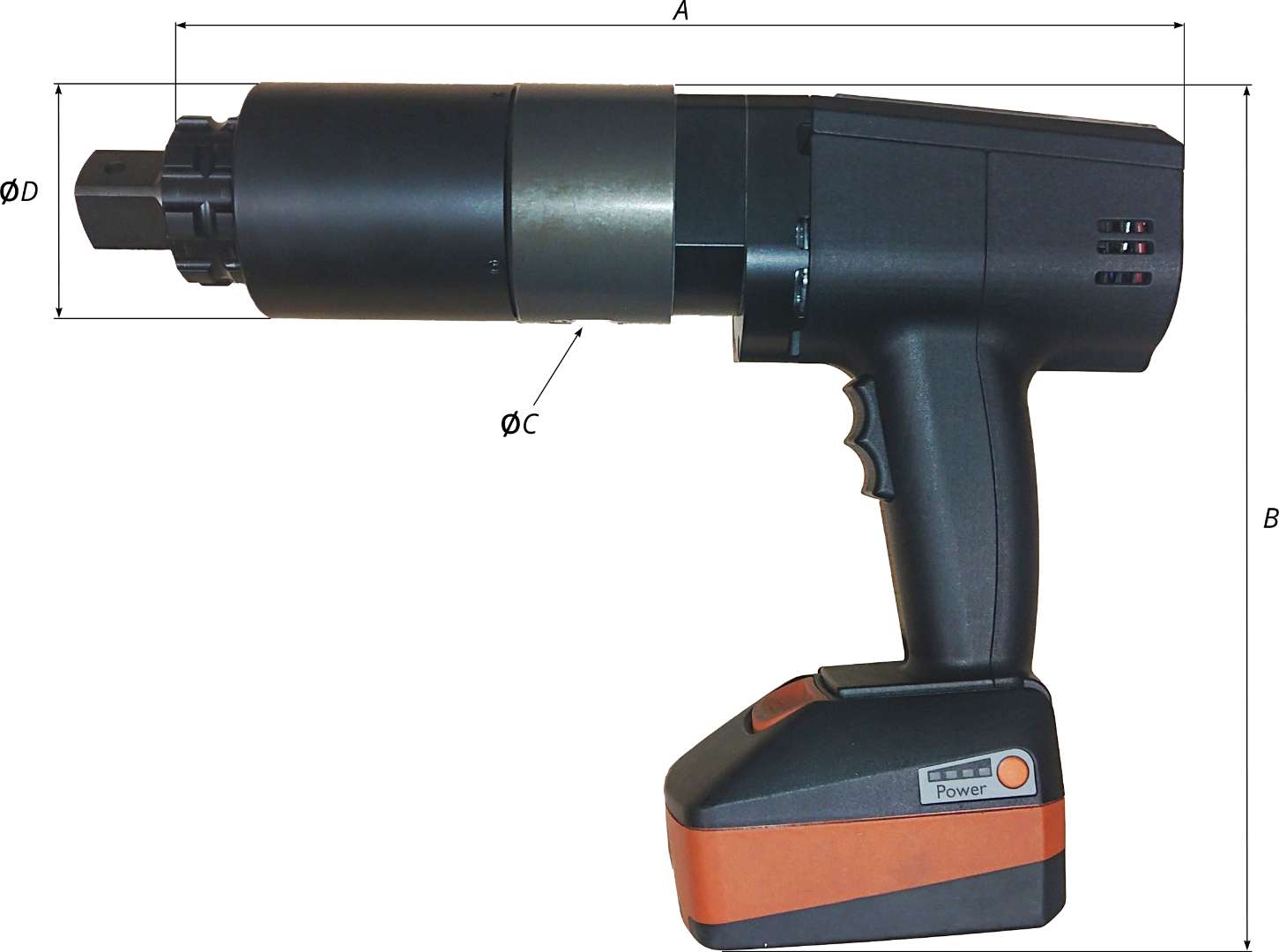

Technische Daten Serie EMAX-S
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 5
½“
5
50
245
262
62
62
3,2
152,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 10
½“
10
100
245
262
62
62
3,2
76,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 20
½“
20
200
245
262
62
62
3,2
40,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 40
¾"
50
450
274
270
78
77
4,6
18,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 60
¾"
100
600
274
270
78
77
4,6
13,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 80
¾"
100
800
274
270
78
77
4,6
9,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 150
1" (¾")
300
1500
318
270
78
77
5,8
5,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 200
1"
400
2000
318
270
78
77
5,9
3,8
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 300
1"
600
3000
318
270
78
77
5,9
2,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 420
1"
800
4200
354
270
78
90
7,9
1,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 450
1½"
900
4500
379
270
78
90
8,6
1,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 500
1½"
900
5400
379
270
78
90
8,6
1,2
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 600
1½"
1000
6000
394
270
78
102
10,7
1,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMAX-S 750
1½"
1000
8000
394
270
78
102
10,7
0,8
